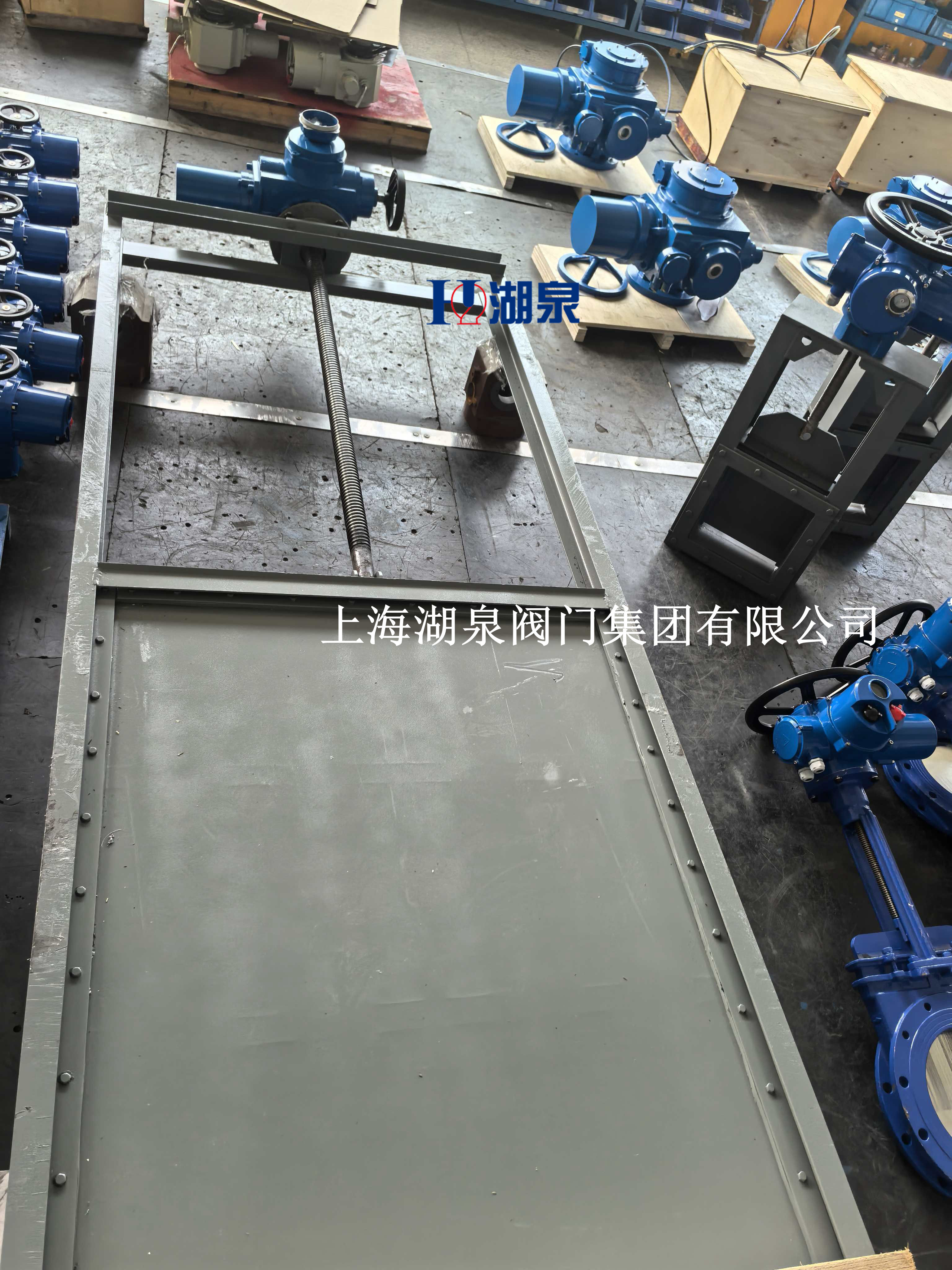

一、 產品概述

本產品為‌304不銹鋼材質、600mm×600mm口徑的電動方形閘板閥‌，亦稱為電動插板閥或方形卸料閥。該閥門專為粉體、顆粒狀及小塊物料的輸送與控制設計，廣泛應用于建材、冶金、化工、電力、礦山及糧食加工等行業。其核心功能在于作為灰斗、料倉、磨機及烘干機等設備的給料與卸料裝置，實現物料的精確切斷、流量調節及防止外界空氣倒灌（野風吹入）。

二、 核心優勢與技術特點

1. 卓越的耐腐蝕性能

• ‌材質保障‌：主體采用‌SUS304不銹鋼‌制造，具備優異的耐大氣、水及弱腐蝕介質能力。相比碳鋼閥門，304不銹鋼在潮濕、輕微化學腐蝕環境下具有更長的使用壽命，且不易生銹污染物料，特別適用于對衛生或潔凈度有一定要求的工況。
• ‌適用場景‌：適用于一般腐蝕性氣體、液體或固體粉末環境，若涉及強酸強堿或高氯離子環境，建議升級為316L材質。

2. 高效的耐磨與密封結構

• ‌耐磨設計‌：針對粉料和顆粒料輸送中常見的磨損問題，閘板及密封面經過特殊處理或選用硬質合金堆焊技術，增強耐磨性，延長維護周期。
• ‌密封形式‌：提供硬密封與軟密封可選。
  • ‌硬密封‌：通常采用金屬對金屬或堆焊硬質合金，耐高溫、耐磨損，適用于高溫灰渣或粗糙顆粒。
  • ‌軟密封‌：采用丁腈橡膠、三元乙丙橡膠或氟橡膠，密封性能極佳，泄漏率低，適用于常溫下的精細粉體控制。
• ‌刮除功能‌：部分結構設計具備自清潔功能，閘板運動時可刮除密封面上的粘著物，防止物料堆積導致卡阻。

3. 智能電動驅動系統

• ‌自動化控制‌：配備高性能電動執行機構，支持遠程信號反饋（如4-20mA模擬量或開關量信號），可接入PLC或DCS系統進行智能調節與自動控制。
• ‌操作靈活‌：啟閉動作平穩，支持全開、全關及中間位置調節（視具體型號而定），滿足連續生產線的流量控制需求。
• ‌防護等級‌：電機通常具備防塵、防水能力（如IP55/IP65），適應惡劣工業現場環境。

4. 結構緊湊，安裝便捷

• ‌方形接口‌：600×600mm方形法蘭接口符合GB/T9113、JB/T79等國家標準，便于與方形料斗、管道直接連接，減少過渡件，降低漏風風險。
• ‌輕量化設計‌：相較于傳統大型閘閥，方形插板閥結構簡潔、重量輕，占用空間小，安裝不受角度限制，維護方便。

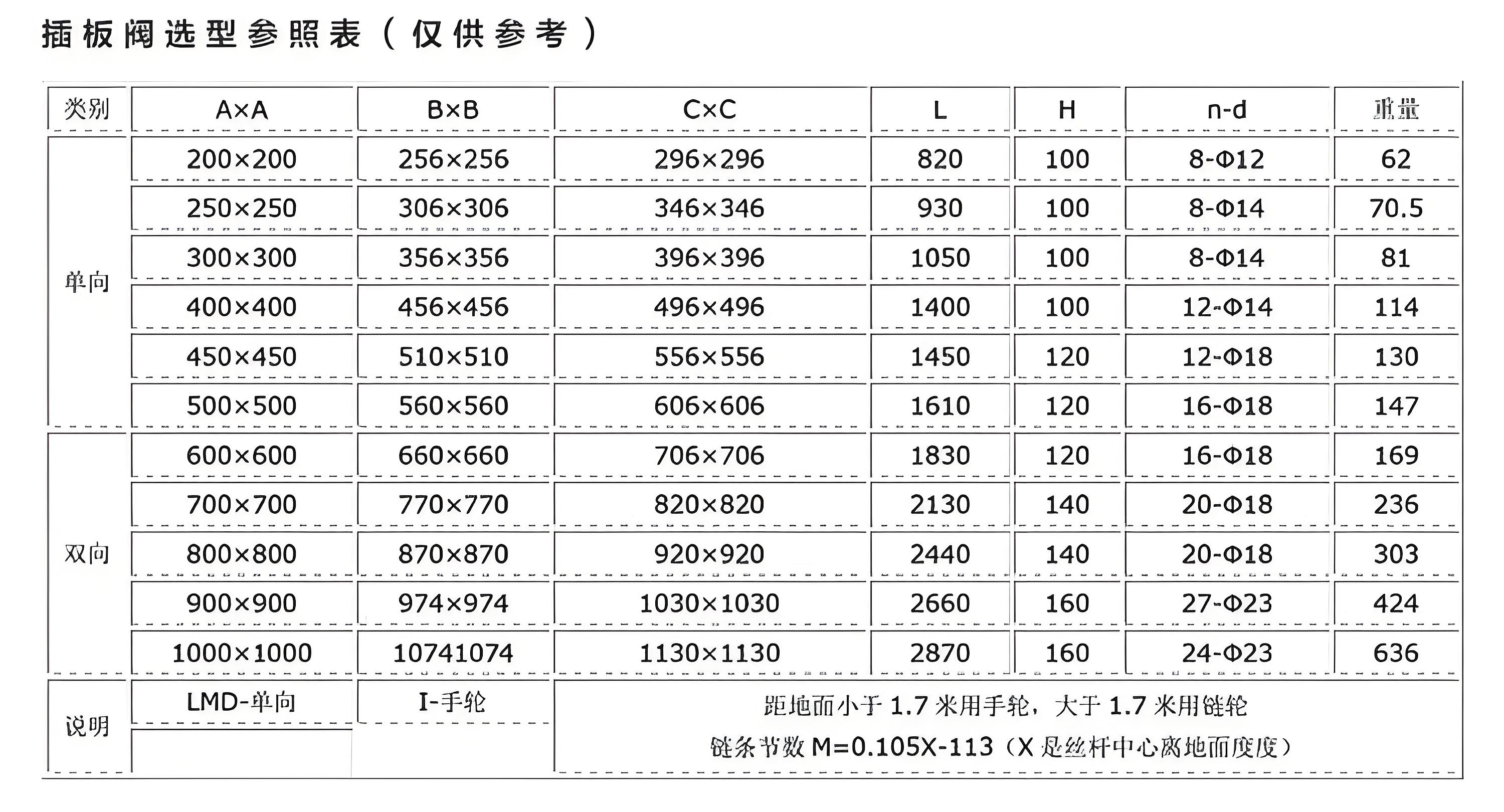

三、 主要技術參數

四、 應用領域

1. ‌電力行業‌：火力發電廠鍋爐灰渣排放系統、除塵系統卸灰。
2. ‌建材行業‌：水泥廠生料、熟料、煤粉的輸送與計量控制。
3. ‌冶金礦山‌：礦石粉、礦渣、燒結礦的給料與切斷。
4. ‌化工行業‌：塑料顆粒、化肥、化工原料的倉儲與包裝線控制。
5. ‌糧食加工‌：小麥、玉米、飼料等散裝物料的卸料與流量調節。

五、 選型與使用建議

• ‌介質特性確認‌：請確認物料的最大顆粒直徑、濕度、溫度及腐蝕性。若物料粘性大，建議選擇帶刮刀結構的閘板；若溫度超過300℃，需確認密封材料是否耐高溫。
• ‌壓力匹配‌：方形閘板閥通常用于常壓或低壓管道系統。若系統存在較高正壓或負壓，需加強殼體剛度并選擇相應等級的密封。
• ‌安裝方向‌：雖然安裝角度限制較少，但建議垂直安裝以利于物料自重下落，避免積料。若水平安裝，需確保底部有排空設計。
• ‌配套使用‌：本閥門常與星型卸料器（旋轉閥）配套使用，作為上游的切斷裝置，保護下游設備免受沖擊或堵塞。

六、 維護與保養

1. ‌定期檢查‌：定期檢查電動執行機構的運行狀態、限位開關準確性及電纜連接情況。
2. ‌密封檢查‌：觀察是否有物料泄漏，及時更換老化或損壞的密封圈。
3. ‌潤滑保養‌：定期對絲桿、軸承等運動部件加注潤滑脂，防止銹蝕和卡死。
4. ‌清理雜物‌：長期停用后重新啟用前，應清除閥體內可能積聚的結塊物料，確保閘板動作順暢。
