一、產品概述

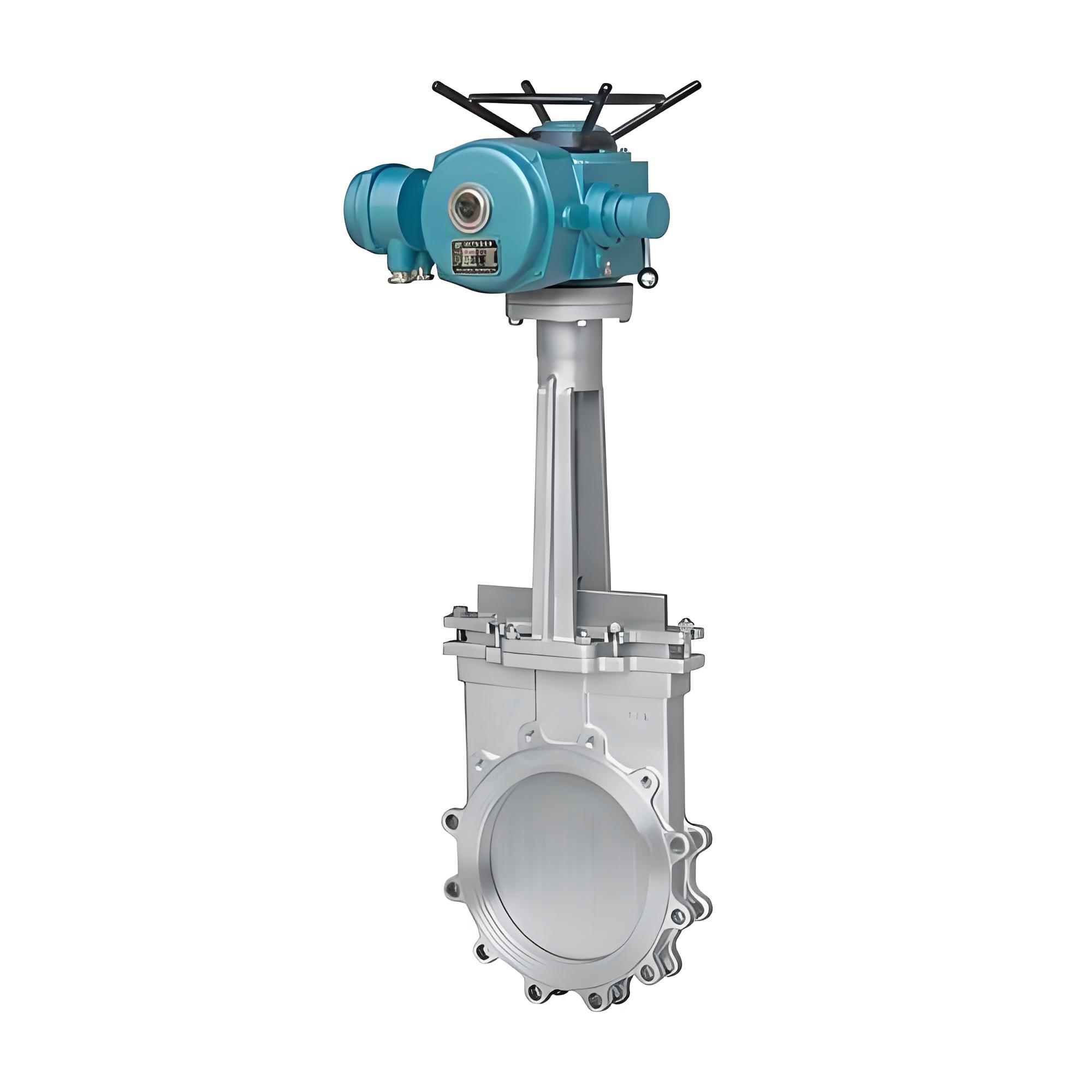

PZ973W-16P DN100 電動不銹鋼刀閘閥是一款專為復雜工況設計的工業流體控制設備。該閥門采用整體式超薄閥體結構，結合多回轉式電動執行機構，具備PLC遠程控制功能，特別適用于污水、紙漿、煤漿等含有懸浮顆粒、纖維雜質的介質管道系統。其核心優勢在于“刀型”閘板的剪切能力與不銹鋼材質的耐腐蝕性，能夠有效解決傳統閥門易堵塞、密封不嚴及腐蝕泄漏等行業痛點。

二、核心技術與結構特點

1. 刀型閘板設計，具備自清潔功能

‌剪切切割能力‌：閘板底部設計有鋒利的刀刃狀結構，在啟閉過程中可切斷管道內的纖維材料（如紙漿纖維）、懸浮顆粒及雜物，防止介質纏繞或堆積。
‌自動刮除雜質‌：閘板表面經過拋光處理，配合U型密封條與凹槽配合設計，關閉時實現緊密密封；開啟時能自動刮除密封面上的粘著物，確保持久密封性能，延長使用壽命。

2. 優質材質，耐腐蝕性強

‌閥體與閘板‌：主要零部件（閥體、閘板、閥桿）均采用奧氏體不銹鋼（如304/0Cr18Ni9），具有極高的耐化學腐蝕性能，有效防止因介質腐蝕導致的密封泄漏。
‌密封填料‌：上密封采用柔性石墨或PTFE填料，密封可靠且操作輕便靈活，適應多種惡劣環境。

3. 緊湊結構，節省空間

‌超短結構長度‌：相比傳統閘閥，刀閘閥結構緊湊，占用有效空間小，顯著減輕管路系統整體重量。
‌全通徑流量‌：內部通道平整流暢，流動阻力小，流量系數高，避免介質外漏和流量損失，便于安裝與維護。

三、 PLC遠程控制與電動執行特性

1. 智能化控制接口

‌PLC兼容性強‌：配備標準多回轉式電動裝置，支持4-20mA模擬量信號或開關量信號接入，可無縫對接PLC控制系統，實現遠程精準控制閥門的開度調節（部分型號）或全開/全關動作。
‌自動化程度高‌：啟閉迅速，運行平穩，支持現場手動、電動及遠程自動控制三種模式切換。

2. 防護等級與環境適應性

‌防護等級‌：
- ‌標準型‌：IP65防塵防雨水，可直接用于戶外環境。
- ‌防水型‌：IP67防塵防浸水，適用于潮濕或有短暫浸水風險的場所。
- ‌防爆型‌：符合Ex dⅡBT4/dⅡCT4防爆標準，適用于易燃易爆、有毒氣體等危險環境。
‌電源參數‌：AC 380V / 50Hz（可根據需求定制其他電壓）。
‌應急操作‌：配備手動渦輪或手輪裝置，在斷電或故障情況下，可手動緊急開啟或關閉閥門，確保生產安全。

四、主要技術參數

參數項目	技術指標
‌型號‌	PZ973W-16P
‌公稱通徑 (DN)‌	100 mm
‌公稱壓力 (PN)‌	1.6 MPa (16 kg/cm²)
‌殼體試驗壓力‌	2.4 MPa
‌密封試驗壓力‌	1.8 MPa
‌工作溫度‌	≤100℃ (常規軟密封) / ≤425℃ (硬密封可選)
‌適用介質‌	紙漿、污水、煤漿、灰渣水混合物、含纖維液體等
‌連接形式‌	對夾式 / 法蘭支耳式
‌驅動方式‌	電動（多回轉式執行器）
‌安裝位置‌	建議水平安裝，也可垂直或傾斜安裝

五、典型應用領域

‌造紙行業‌：特別適用于紙漿輸送管道，作為調節與節流使用，解決高濃度紙漿易堵塞問題。
‌污水處理‌：用于市政及工業污水排放管道，處理含有懸浮物、泥沙的廢水。
‌電力與煤炭‌：應用于電站除灰、煤漿輸送、洗煤廠渣水處理等工況。
‌化工與食品‌：適用于制糖行業的糖漿、果汁輸送，以及化工領域的腐蝕性漿料控制。
‌礦山與冶金‌：用于礦漿、尾礦、爐渣等磨損性介質的截?cái)嗯c控制。

六、選型與安裝建議

‌尺寸確認‌：DN100對應法蘭連接尺寸通常為外徑215mm，螺栓孔中心距180mm，孔徑16mm，數量8個（具體以國標GB或美標ANSI為準）。
‌密封選擇‌：若介質溫度較高或含有硬質顆粒，建議選擇金屬對金屬硬密封；若對密封性要求極高且介質無大顆粒，可選擇增強聚四氟乙烯軟密封。
‌安裝注意‌：閥門應水平安裝于管道中，以確保閘板受力均勻。在安裝前需清理管道內雜物，避免損傷密封面。電動執行機構接線時需嚴格遵循電氣規范，確保接地良好。
